为便于对混凝土分层研磨机的试验应用,首先要读懂结构设计、功能及注意事项,只有这样才能操作使用起来事半功倍得心应手。润扬仪器工程师把主要部件的安装与构造说明如下,希望对您有所帮助。
1. 卡盘
采用四爪单动卡盘,可单独调节卡爪,达到夹紧试块的目的,正反爪同体,可以根据夹持范围选择正向或反向安装卡爪,可夹持7-125不同尺寸的试件。正爪夹紧范围A-A1为7-57,反爪夹紧范围C-C1为48-125.
若打磨大尺寸混凝土试块,可切割后打磨。夹紧范围通过卡盘扳手使螺旋线旋转,带动爪运动,完成夹紧范围调节。
除了正向打磨,安装侧磨轮,通过手动摇柄3转动卡盘,可打磨掉试件表层混凝土。
侧向打磨需要找到试件型芯后打磨。卡盘上有许多同心圆,调节每个卡爪位置,尽可能使四个卡爪处在相同的同心圆上。将磨头靠近试块,然后通过手动摇柄3可带动卡盘转动,观察磨头与试块的距离是否相同,若有差异,调节卡爪的位置。
2. 手动摇柄与传达丝杆
手动摇柄主要是控制磨轮的进给量的。手动摇柄和丝杆相连,抓住把手转动手动摇柄,就可以控制磨轮的进给量,每转动一圈是1mm;在手动摇柄上有百分刻度盘,可以通过手动摇柄上的百分刻度盘控制磨轮的进给量准确到1%mm。
另一组手动摇柄与传动丝杆控制磨头往复运动,完成打磨。
3. 磨轮与磨边轮
主磨轮用金刚砂做成,磨头均匀分布于磨轮外径上,并分成内外两组,每一组有10个磨头,每个磨头的间距是3.3mm。

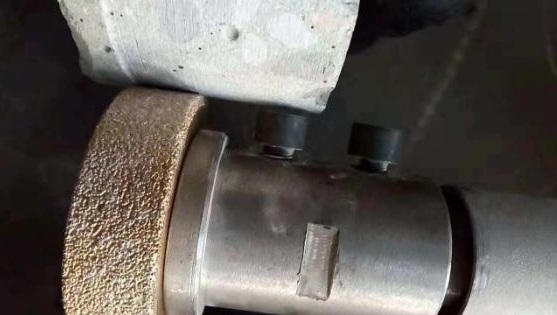

磨边轮分为平磨边轮和V型边轮(根据需要配置),用于打磨试件的侧面,打磨圆形试件侧面时,旋转与卡盘连接的手动摇柄3完成打磨。
磨轮和磨边轮套在突出丝杆上,用螺丝穿过突出丝杆用于夹紧磨轮,突出丝杆处于丝杆和磨轮片之间,并且用L型扳手夹紧螺丝杆。
主磨轮与电机杆是双重连接固定的,请按上图方式用螺丝和螺丝杆!固定主磨轮。
4. 进给机构
电机支座固定于丝杆与精密轨道上,丝杆运动带动电机和磨轮片的进给运动,通过另一组精密轨道和丝杆的运动控制磨轮的往复运动,通过调速档和进给量的控制可得到不同细度的粉末。
5. 卡件与指针
在电机固定板上有一个丝杆,丝杆上通过两个螺丝固定卡件,卡件的固定限制了进给系统的蕞终进给量,控制了打磨量。
在电机固定板上的丝杆上国定一个刻度尺,指针随着电机进给移动,通过观察指针在尺寸上的变化,可以随时掌握和控制混凝土试样的打磨量。
4.6线板
线板显现矩形,其表面有开启按钮和关闭按钮,待一切准备工作做好后,按下开启按钮,电机开始工作,待完成一次打磨时,按下关闭按钮,电机停止工作。
