水运工程硅烷浸渍试验磨粉操作方法和混凝土分层研磨机维护保养

作为《水运工程结构耐久性设计标准》和《水运工程材料试验规程》中硅烷浸渍深度热裂解气相色谱仪测定、氯化物吸收量降低效果试验的制粉收集混凝土分层研磨机，对混凝土钻孔取芯试样分层研磨有着详细规定。同时，对使用后的分层研磨机做好维护保养工作，以延长磨轮和设备的使用寿命。

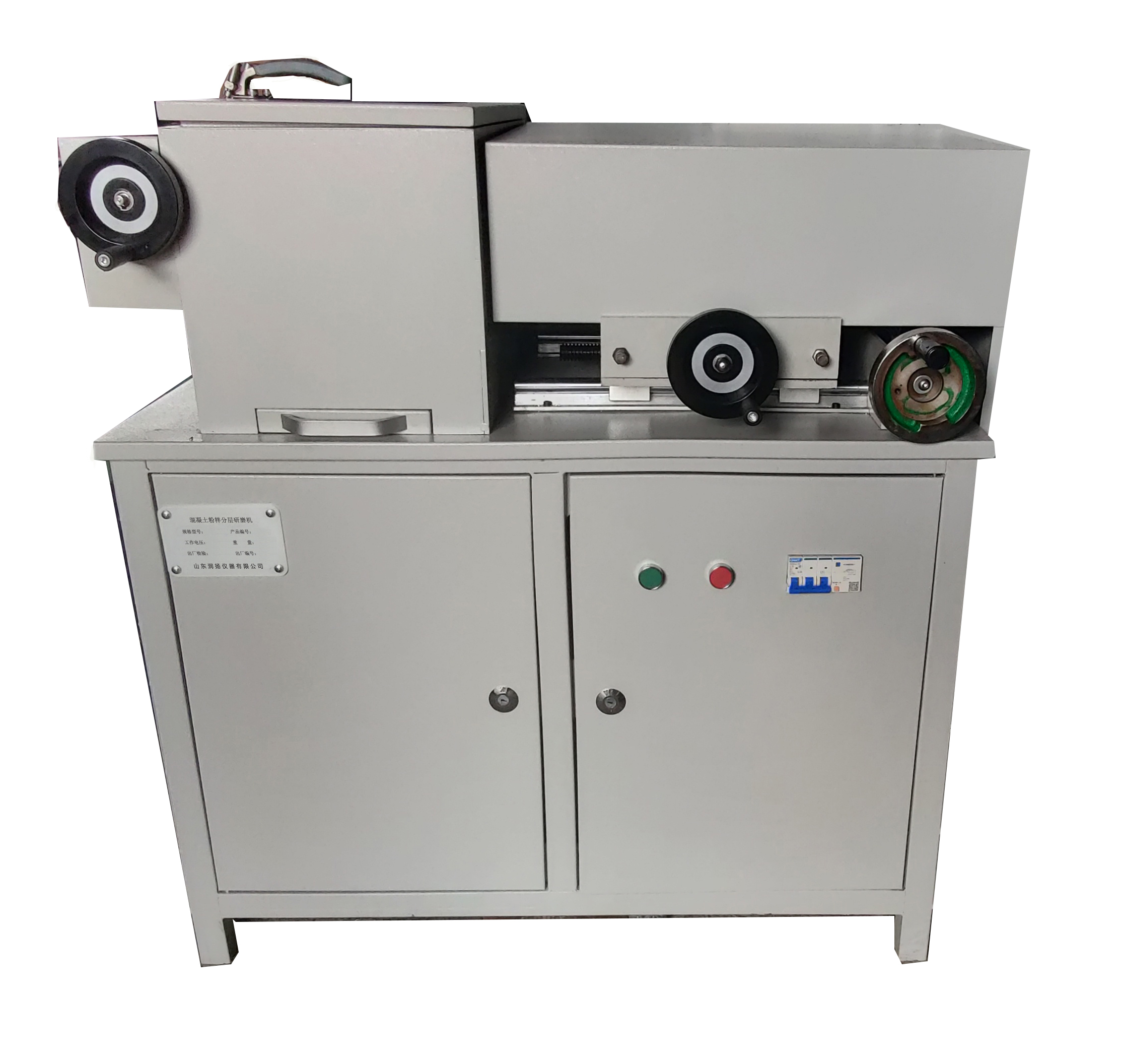

一、制粉研磨收集方法步骤

1. 混凝土硅烷浸渍深度试验–热分解气相色谱法    在混凝土粉样分层研磨机上，按照与试件硅烷浸渍面平行的方向分层磨取混凝土粉样，磨粉范围第1层在试件中心至试件边缘5mm以内的区域，并随着磨粉深度的逐渐加大从中心起逐层减小磨粉范围；混凝土分层取样蕞少5层，分层厚度为1.0mm，用游标卡尺测量控制取样分层厚度，每一层的干燥样品质量不少于5g，并密封包装编号；将粉样置于（40±5）℃的烘箱中洪至恒重，取出冷却至室温后，称重；用热裂解气相色谱仪测定硅烷含量，计算硅烷浸渍深度。

2. 氯化物吸收量降低效果试验     使用混凝土分层研磨机，弃去表面只2mm深度切片；之后在试件新切表面上开始分层研磨，分别磨取深度0-10mm，11-20mm范围的混凝土粉样，磨粉范围在试件中心至试件边缘5mm以内的区域。每层混凝土粉样的质量不少于15g，并密封包装编号。测定混凝土粉样的氯离子总含量。

二、混凝土分层研磨机维护与保养

1. 分层研磨机使用结束后，切断电源总开关；应清扫工作台上的残留灰粉，磨轮进给工作台要擦净，不留存任何其他杂物。清理干净收集箱粉末，避免下次磨粉使用时造成交叉混合。

2. 磨削任务后应及时卸下卡盘上的混凝土试件，为下一步磨削做好准备工作；进给系统应该恢复到较大空间间隙位置，同时工作导轨要经常检查，以防止松动，每隔一定时间应按规定添加润滑油。

3. 经常检查磨轮安装定位，以防止松动。

4. 本设备装置使用380V电压，严禁在缺项下运行电机，避免电机烧坏。

5. 主磨轮和磨边轮属于易耗品，磨损了要及时更换，进尺要以较慢的速度循序渐进。

6. 要定期检查电缆线，如发现有破损应立即进行修理或更换。

7. 工作台面及进尺刻度盘严禁腐蚀物品接触，避免造成锈蚀脱漆。
