液相色谱中的各种“体积”到底都是些什么？

家在阅读液相色谱的文章的时候，经常能够看到各种名字的“体积”，比如死体积、驻留体积、延迟体积、孔隙体积、空体积、滞留体积、柱体积、柱外体积、扩散体积等等等等，简直是让人头昏眼花……

这些形形色色的“体积”到底都是些什么东西？它们对我的液相分析到底意味着什么呢？

今天我们就带大家一起来看看。

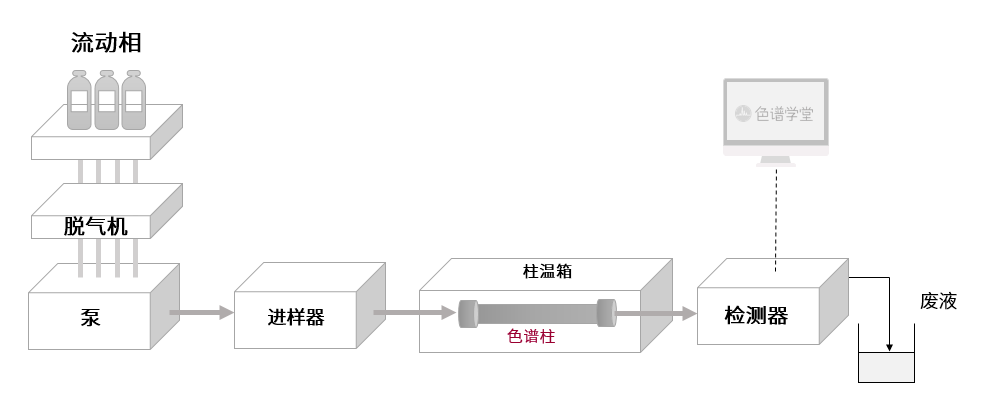

先要说的是，液相色谱溶剂从溶剂瓶出发、蕞终从检测器出来去到废液桶，中间会经过各个模块的各种管路，上面提到的这些不同“体积”的概念，就是不同管路的各种集合。

接下来，从这些体积的意义，或者对于液相分析的影响来看，它们主要可以分成两个大的部分，对于流动相的影响，以及对于样品的影响。

01

关键词：延迟体积

我们先来看对于流动相的影响。

相信绝大多数使用液相的同学都是使用梯度方法，当然也使用泵来在线混合流动相的。我们也知道流动相的比例的改变会改变它的洗脱强度，从而改变样品的出峰时间和分离度。但是，流动相的比例的改变是需要到色谱柱上面才能对分离产生影响的。

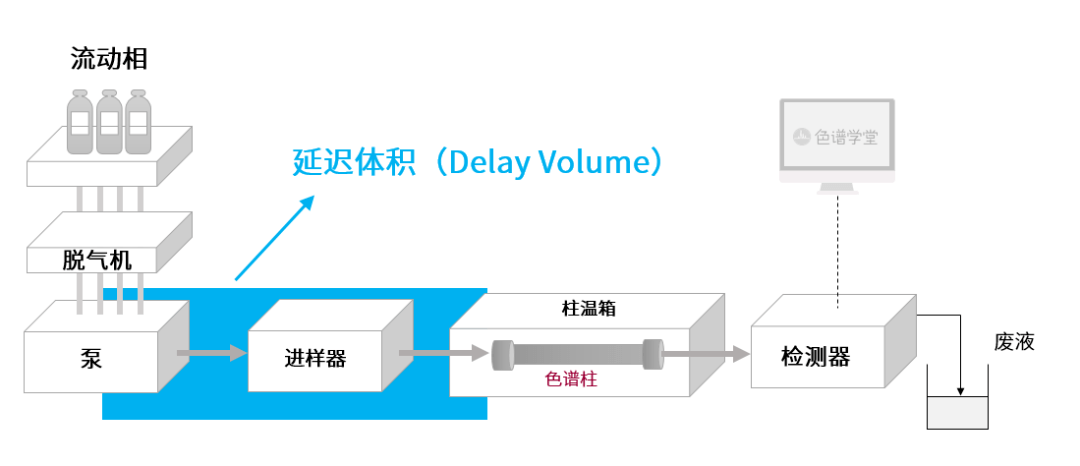

这样从流动相混合点开始，到色谱柱的柱头这中间所有的体积，就叫做延迟体积（Delay Volume），因为流动相比例的变化因为这一段体积而被延迟了。

有时候，这个体积也被叫做梯度延迟体积（Gradient Delay Volume）、驻留体积（Dwell Volume），有时候这个Dwell Volume也被翻译成滞留体积，这个是容易让人产生混淆的地方，因为 这里的滞留是指的流动相的滞留，稍后我们还会讲到样品的滞留。

02

关键词：空隙体积

接下来是体积对于样品的影响。

大家都知道，样品一旦进入了液相系统，被流动相带着往前运动的过程中，自身也会因为热力学运动产生扩散，所以在等度液相的条件下， 越往后出的峰，峰宽一般都越宽。

一般来说，样品由自动进样器引入系统，可能经过了自动进样器内部的一些管路后，通过进样器到柱温箱的色谱柱。色谱柱的体积包括了 填料的体积、以及 填料间空隙的体积。

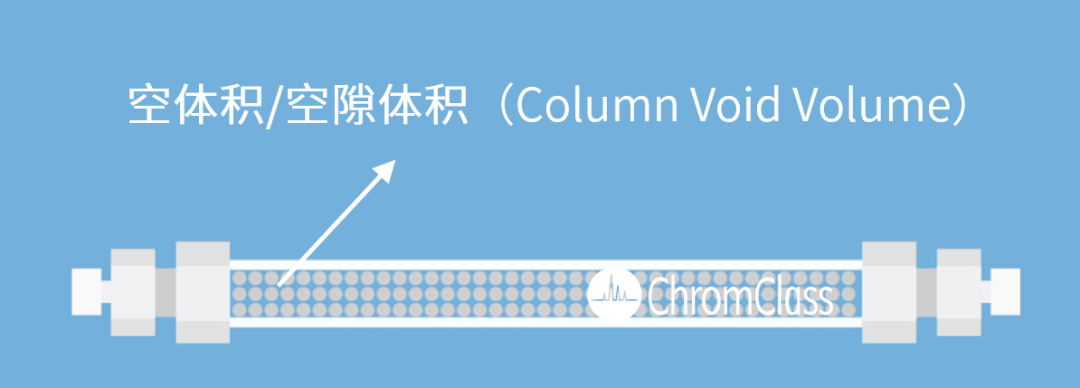

一般对于多孔硅胶填料的色谱柱来说，填料之间的体积占到了色谱整体体积的 60%左右。我们一般把这部分叫做 色谱柱的空体积/空隙体积（Column Void Volume）或者填料间体积（Interparticle Volume）。

03

关键词：滞留体积、死体积

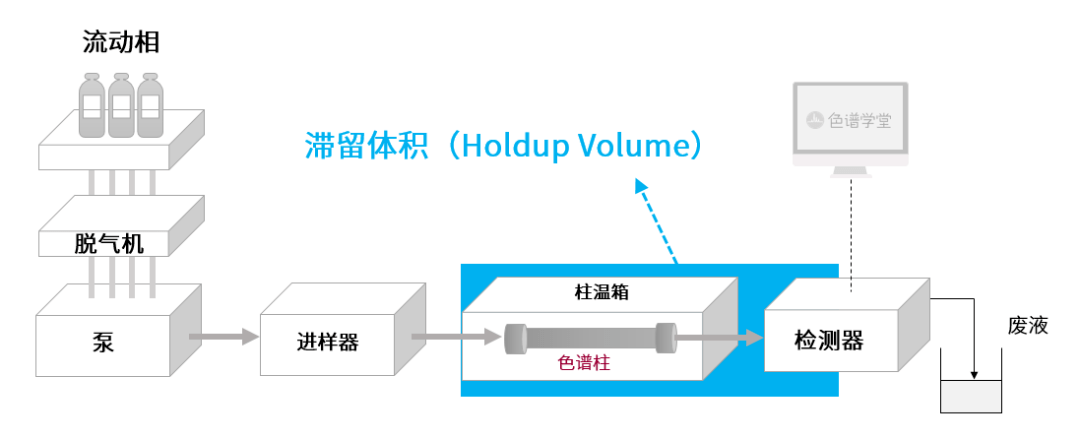

在色谱柱中，样品也会在硅胶小球的空隙中持续地运动扩散。这种扩散会一直持续到检测器的流通池。整个这段样品扩散的体积就叫做液相色谱的滞留体积（Holdup Volume），或者是系统空体积/空隙体积（System Void Volume）。

请注意，这里是针对样品的滞留来说的，它包括了色谱柱内部填料空隙的体积（Interparticle Volume），以及从进样点到被检测到的所有的管路和接头的体积。后面这部分也别叫做柱外体积（Extra-Column Volume）或者死体积（Dead Volume）。

04

关键词：馏分收集的延迟体积

大多数时候，样品只要从检测器出来了，我们就不关心了它了，所以我们也不太去关心废液管的体积了。

但是只有一种情况例外，就是色谱分离检测到的样品，我还想要使用馏分收集器去把这些分开的化合物收集起来，去做进一步的分析。我们把这样的液相叫做制备液相。

馏分收集器都是跟检测器配合起来工作的，一旦检测器检测到有样品过来，就会告诉馏分收集器准备好去收集了。

但是它们之间是有一个时间差的，原因就是从检测器到馏分收集器之间的管路的体积。

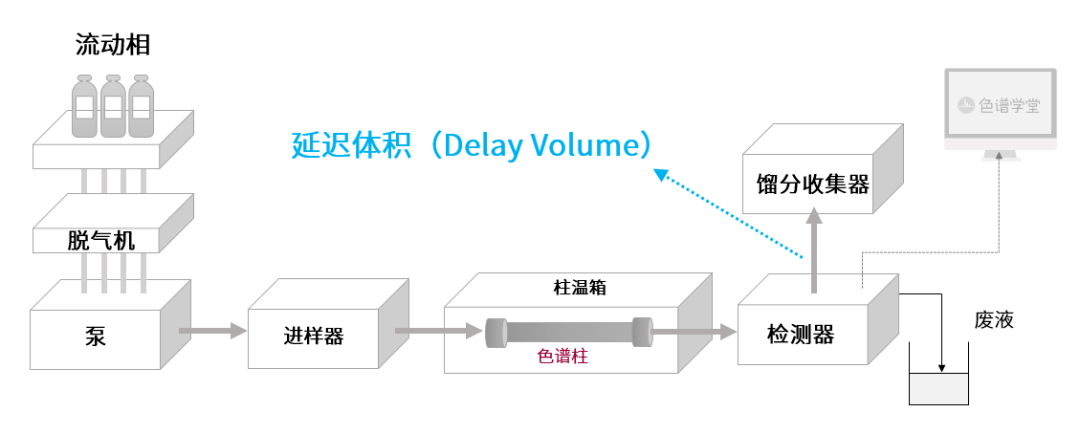

这个体积，通常也被叫做延迟体积（Delay Volume），不过请注意这个是指的样品从检测器到馏分收集器的延迟，跟之前提到的流动相的混合的延迟完全不是一会儿事儿。

讲到这里，希望大家能够对液相色谱的里面不同的“体积”有了稍微清晰一点的认识。在沟通的时候，也能够减少一些误会的出现。如果你还有任何疑问，欢迎在评论区留言哦。
